气流分布模式主要有四种,分别为侧送风,顶送风,中部送风,下部送风。

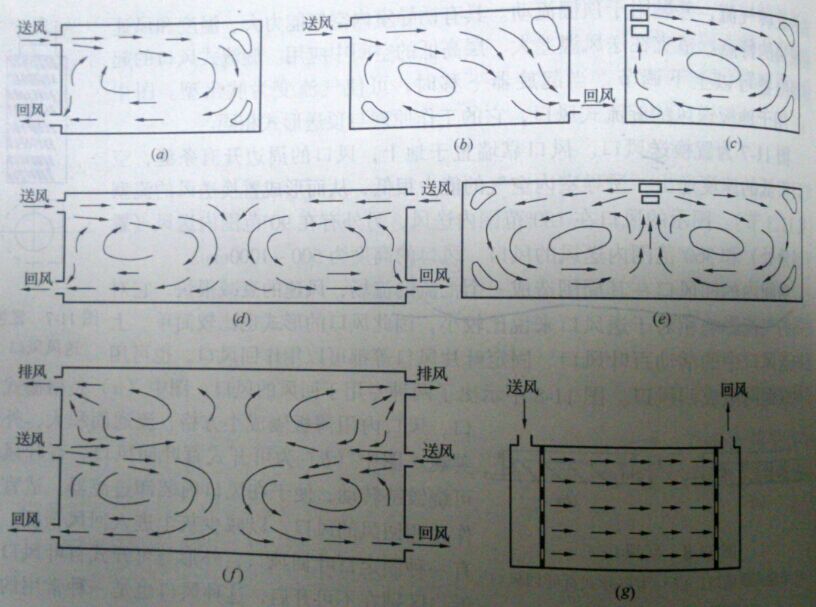

一、侧送风:
① a上侧送风,同侧下部回风(送风气流贴附于顶棚,工作区处于回流区中。送风与室内空气混合充分,工作区的风速较低,温湿度比较均匀,适用于恒温恒湿的空调房间。排出空气的污染物浓度和温度基本上等于工作区的浓度和温度,因此通风效率和温度效率接近于1. 但换气效率较低,大约小于0.5)
② b上侧送风,对侧下部回风(工作区在回流和涡流区中,回风的污染物浓度低于工作区的浓度)
③ c上侧送风,同侧上部回风(气流分布模式跟a相类似,但通风效率稍低一点,但比较常用,因为回风口好布置)
④ d、e上侧送风,同侧下部回风(适用于房间宽度大,单侧送风射流达不到对侧墙时的场合)
⑤ f中部侧送风、下部回风、上部排风(对于高大厂房适用,房间上部区域温湿度不需要控制,但可进行部分排风,尤其是热车间中,上部排风可以有效排除室内的余热)
⑥ g水平单向流(两侧都应设置起稳压作用的静压箱,使气流在房间的断面上均匀分布。在回风口附近,空气的污染物浓度等于排除空气的污染物浓度,通风效率=1,而在气流的上游侧,通风效率都大于1;在靠近送风口处,通风效率接近无穷。水平单向流的换气效率=1,。这种气流分布模式多用于洁净空调。)
二、顶送风:
① 散流器平送,顶棚回风
② 散流器向下送风,下侧回风
③ 垂直单向流
④ 顶棚孔板送风,下侧回风
三、中部送风:(气流向上流动,可保持工作区有较高的空气品质,污染物密度大于空气密度时,不宜使用下部送风)
四、下部送风:(在人的附近设置送风口,可以根据使用者自己的爱好进行个性化调节)
